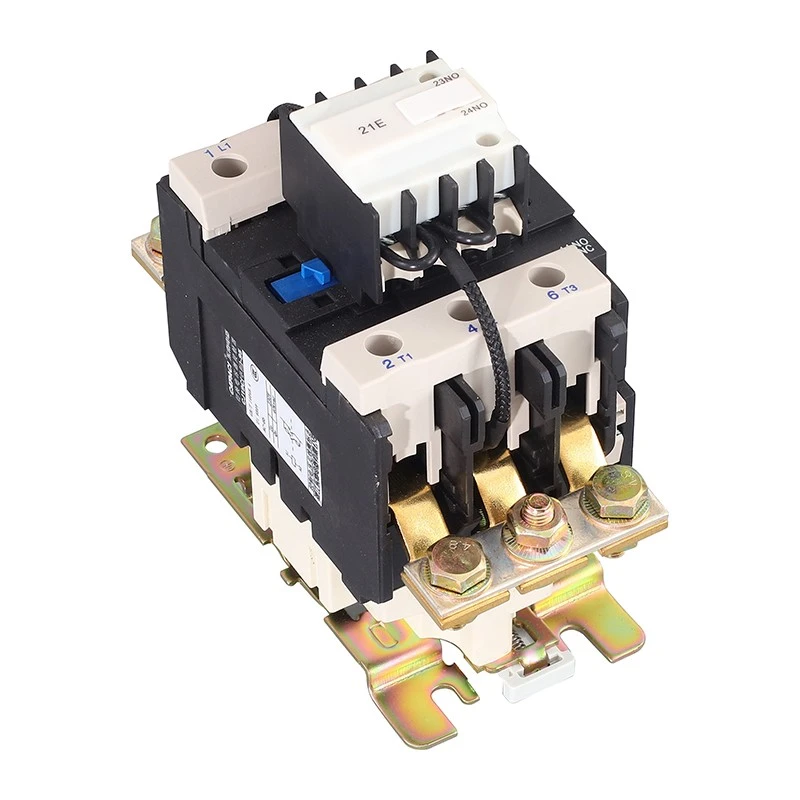

Contactor de 3 polos con contactos auxiliares

ElContactor de 3 polos CJ19C con contactos auxiliareses un dispositivo especializado en serie monofásico-diseñado para conmutar condensadores monofásicos-de bajo-voltaje o para compensación por fases-(divididas) de condensadores trifásicos-dentro de equipos de compensación automática de potencia reactiva. Este producto versátil es adecuado para sistemas de alimentación de CA con una frecuencia de 50 Hz y un voltaje de trabajo nominal de hasta 220 V, capaz de conectar y desconectar cargas de condensadores de hasta 90 kvar para mejorar eficazmente el factor de potencia. Este contactor de conmutación de condensador monofásico-es un diseño mejorado desarrollado por nuestra fábrica, basado en el modelo original CJ19C (16C). Para garantizar su funcionamiento confiable, elContactor de 3 polos con contactos auxiliaresdebe operarse e instalarse dentro de los siguientes parámetros definidos: a) Temperatura del aire ambiente: el límite superior es +40 grados, el valor promedio durante 24 horas no debe exceder los +35 grados y el límite inferior es -5 grados. b) La altitud en el lugar de instalación no debe exceder los 2000 m. c) Humedad: en el lugar de instalación, la humedad relativa del aire no debe exceder el 50 % cuando la temperatura es de +40 grados. La temperatura mínima promedio del mes más lluvioso no excede los +25 grados, y la humedad relativa máxima promedio de ese mes no excede el 90%. d) Grado de contaminación: 3. e) Categoría de instalación: III. f) Golpes y vibraciones: El contactor debe instalarse donde no haya sacudidas, impactos o vibraciones importantes. g) Condición de instalación: la inclinación de la superficie de montaje del contactor con respecto al plano vertical no debe ser superior a 5 grados.

El principio de funcionamiento de este producto se ilustra en la Figura 1. El diagrama esquemático sobre la línea de puntos representa el circuito para cambiar condensadores, mientras que la siguiente sección muestra el banco de condensadores monofásico-. Los primeros-contactos de cierre, conectados en serie con resistencias, constituyen el circuito de conmutación de resistencia. Cuando se energiza la bobina electromagnética del contactor, el circuito de conmutación de resistencia se cierra antes que los contactos principales. Inicialmente, la corriente pasa a través de las resistencias para cargar los capacitores, un proceso que inhibe exitosamente la corriente de irrupción de cierre del capacitor. Posteriormente, los contactos principales se cierran para soportar toda la carga capacitiva. Un beneficio de diseño clave de estoContactor de 3 polos con contactos auxiliareses que una vez que se completa la tarea de supresión de irrupción, el circuito de resistencia se desconecta automáticamente del circuito principal y se reinicia. Esta función inteligente reduce significativamente la posibilidad de que las resistencias se dañen por sobrecalentamiento o quemaduras durante el proceso de desconexión del capacitor, lo que mejora la durabilidad y seguridad general de su sistema de compensación monofásico o dividido-. La inclusión de contactos auxiliares proporciona mayor flexibilidad para el control y la señalización dentro del esquema de compensación, lo que la convierte en una solución de conmutación integral y confiable.

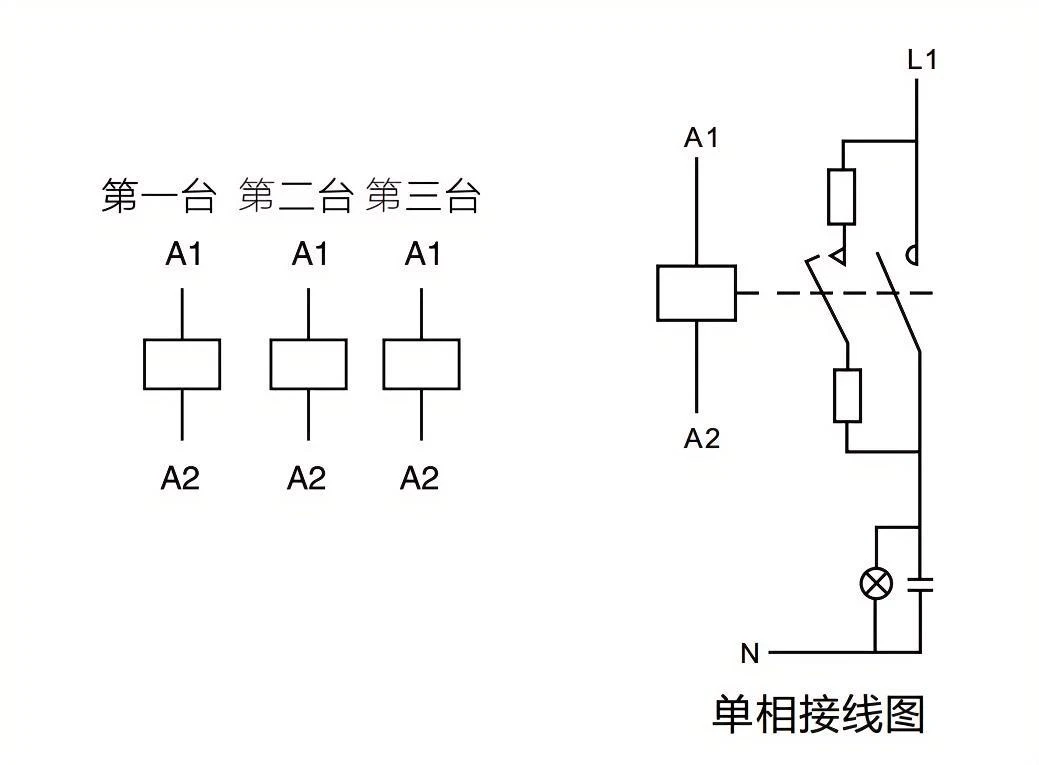

CJ19C Tipo monofásico-y trifásico-Y- (requiere tres contactores) Los diagramas de cableado se muestran en la Figura 2.

El contactor CJ19C (monofásico-)-80 tiene tres contactos auxiliares, con dos combinaciones.

Las combinaciones de contactos auxiliares se muestran en la Tabla 1. Se pueden instalar módulos auxiliares en ambos lados del contactor para aumentar la cantidad de contactos auxiliares.



Hay dos tipos de contactos auxiliares disponibles:

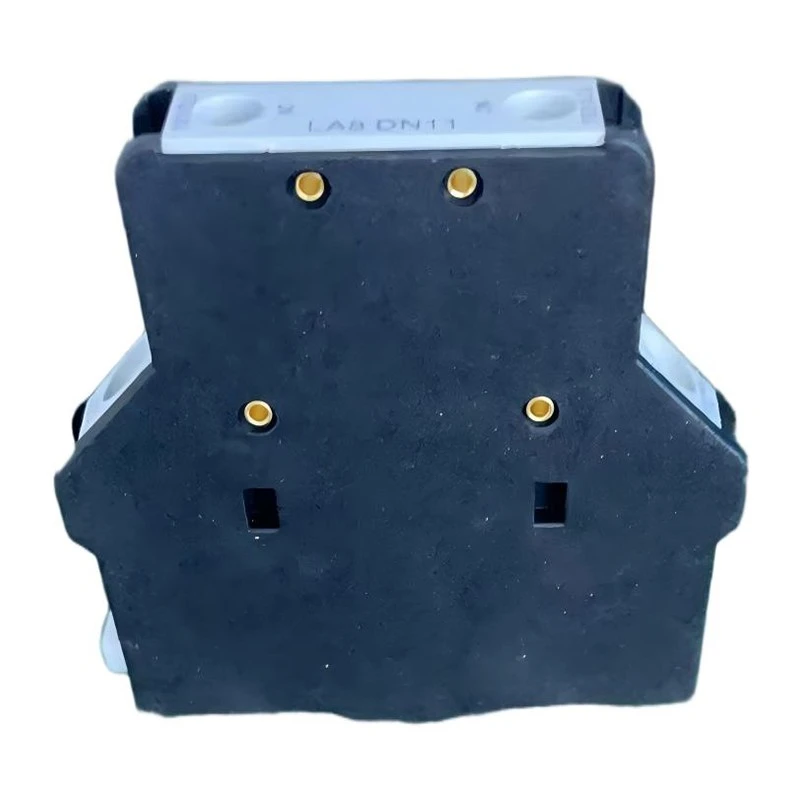

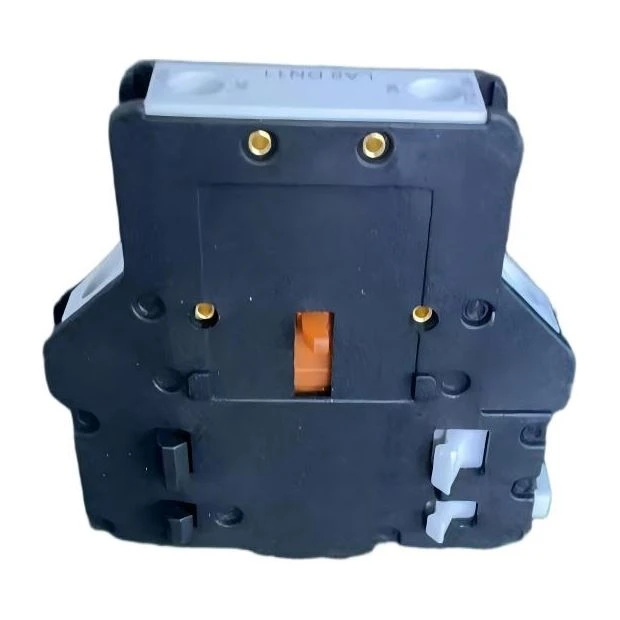

LA8-DN11 (uno normalmente abierto y otro normalmente cerrado)

LA8-DN20 (dos normalmente abiertos); seleccionado por el usuario al realizar el pedido.

Dimensiones externas y dimensiones de instalación

El contactor CJ19C (monofásico-)-80 se puede instalar usando tornillos M6 y arandelas de seguridad, o usando rieles de montaje de 35 mm o 75 mm.

Consulte la Figura 4 para conocer las dimensiones externas y las dimensiones de instalación del contactor CJ19C (monofásico-)-80.
